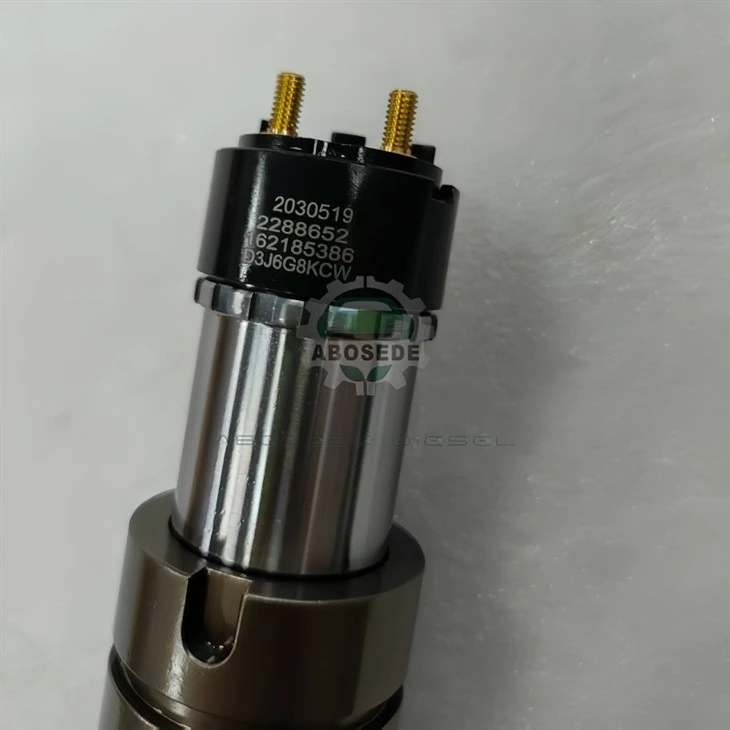

2030519 Enjektè gaz – Achitekti zegwi doub gid ak pwofil mete konpansasyon kwa|Optimize pou Konsistans Piki alontèm nan motè Rail komen pou devwa mwayen yo

Nan yon enjektè konvansyonèl, yon gid zegwi sèl-tipikman yon twou machin nan kò injektè a-kontwole trajectoire glisman zegwi a. Pandan gid sa a ap mete, clearance a ogmante yon fason inegal, sa ki pèmèt zegwi a panche yon ti kras nan aks pandan leve. Panche mikwoskopik sa a chanje distribisyon koule gaz atravè orifis bouch yo, sa ki lakòz kèk twou bay plis gaz pase lòt, sa ki lakòz yon modèl espre asimetri. Plis pase 400,000 km, enklinezon sa a ka kreye yon varyasyon 10-12% nan koule twou a twou, safe efikasite combustion ak ogmante emisyon patikil. La2030519 enjektèrezoud enstabilite sa a atravè yonachitekti zegwi doub gidki enkòpore de sifas k ap gide -youn tou pre pwent bouch la ak youn ki pi pre armati solenoid la. Gid sa yo travay an tandem, konpansasyon kwa pou mete: kòm gid ki pi ba a mete, gid anwo a kenbe konsantisite zegwi a, ak vis vèrsa. Rezilta a se yon trajectoire zegwi ki rete nan ± 2 µm nan vrè sant sou 800,000 km, prezève simetri espre a epi asire ke chak nan sèt orifis 0.135 mm yo delivre yon kantite gaz balanse pandan tout lavi sèvis injektè a.

2030519 la se yon referans OEM dirèk pouCummins 2030519epiBosch 0 445 117 095, espesyalman kalibre pou:

Cummins ISBe 4.5 / 6.7 L(Euro IV/V, Tier 4i) - otobis vil yo, kamyon livrezon, ak machin refij

Cummins QSB 6.7 L– ekipman andeyò wout nan agrikilti ak konstriksyon

Cummins ISC 8.3 L– kamyon pwofesyonèl ak motorhomes

Cummins ISF 3.8 L– kamyon limyè-mwayen nan mache Azyatik ak Ewopeyen an

FPT F1C 3.0 L– Iveco Daily ak kamyon Ewopeyen yo

Dongfeng Cummins ISD / ISL– Chinwa platfòm domestik mwayen-devwa

Injector sa a se patikilyèman byen adapte pouotobis iben ak flòt livrezonkote gwo kantite sik (kòmansman-sispann souvan) akselere mete gid, epi kote distribisyon gaz balanse esansyèl pou minimize lafimen epi kenbe konfò pasaje yo.

Nan yon sèl-gid injector, zegwi a sipòte pa yon sifas kote yo pote apeprè 8-10 mm nan longè, ki sitiye apeprè nan mitan wout ant zam la ak bouch la. Kòm gid sa a mete, clearance a ogmante asimetri -souvan plis sou yon bò akòz fòs lateral la egzèse pa presyon gaz la sou zegwi a. Clearance asimetri sa a pèmèt zegwi a panche, chanje pozisyon pwent zegwi a anrapò ak orifis yo. Rezilta a se yon distribisyon inegal nan gaz atravè sèt twou yo, ak kèk twou k ap resevwa plis koule (akòz clearance redwi sou yon bò) ak lòt moun mwens.

2030519 la kontre sa atravè:

① Sifas Gid Espas– Se zegwi a sipòte nan de pozisyon axial diferan: yon gid anwo (tou pre armati a) ak yon gid pi ba (tou pre pwent bouch la). Distans ki genyen ant gid sa yo se apeprè 18 mm-plis pase doub longè tipik yon sèl gid. Nenpòt ki enklinezon zegwi a ta mande clearance nan tou de gid yo ogmante, men paske yo mete nan diferan pousantaj (gid ki pi ba a fè eksperyans pi wo fòs idwolik), mete nan konpanse kwa. Si gid ki pi ba a mete pi vit, gid anwo a toujou kenbe pozisyon sant la, ak vis vèrsa.

② Optimize Distribisyon Clearance Gid– Se gid anwo a mete yon ti kras pi sere (3-4 µm) pase gid ki pi ba a (4-5 µm), bay yon fonksyon prensipal santre, pandan y ap gid ki pi ba a bay estabilizasyon segondè. Kòm gid ki pi ba a mete, gid anwo a ap kontinye kontwole trajectoire la, anpeche enklinezon enpòtan.

③ Hydrodynamic Lubrification Film– Gaz nan tèt li aji kòm yon pote idrodinamik ant gid yo ak zegwi a. Konsepsyon doub-gid la kenbe yon epesè fim ki pi estab paske distribisyon presyon ant de gid yo pi inifòm, sa ki redui chans pou kontak metal-a-metal menm anba gwo chaj bò.

Mezi vibromèt lazè sou yon tès andirans 12,000 èdtan te montre ke yon sèl-gid piki devlope yon devyasyon trajectoire zegwi nan ±8 µm soti nan sant apre 800,000 km, sa ki lakòz yon varyasyon koule twou a twou nan 11.5%. 2030519, nan kondisyon ki idantik, kenbe yon devyasyon trajectoire de ± 2 µm ak yon varyasyon twou a twou ki mwens pase 4.5%-yon amelyorasyon dramatik nan retansyon simetri espre.

Chak injektè 2030519 sibi yon validation 9 etap ki mete aksan sou gid zegwi:

◈ Gid mezi clearance– clearances anwo ak pi ba yo poukont verifye (tolerans ±0.5 µm).
◈ Tès trajectoire zegwi– lè l sèvi avèk yon LVDT presizyon, yo mezire deplasman lateral zegwi a pandan leve; dwe mwens pase oswa egal a 2.5 µm.
◈ Inifòmite koule twou a twou– yo mezire koule chak orifis endividyèlman; varyasyon Mwens pase oswa egal a ± 3.5%.
◈ Kat jeyografik koule dinamik– 6 presyon × 5 pwen lajè batman kè; R² > 0.998.
◈ Gwo presyon sele- tès koule elyòm nan 1,700 bar; papòt < 6×10⁻⁶ mbar·l/s.
◈ Drift tèmik– reta ouvèti a −20 degre , +20 degre , +100 degre ; shift Mwens pase oswa egal a 3.5 µs.
◈ Simetri modèl espre– D 'wo vitès konfime ang kòn ak egalite twou a twou.
◈ Andirans– 6 milyon sik nan 1,400 bar, ki te swiv pa re-tès trajectoire (devyasyon dwe rete mwens pase oswa egal a 3.0 µm).
◈ Trasabilite– chak inite pote yon kòd bar 2D ki lye ak yon sètifika ak trajectoire ak done koule twou a twou.

🔧 Anfòm mekanik:

Sèvi ak machin pou lave kòb kwiv mete ak O-ring yo. Netwaye twou injektè a byen.

Torque nwa presyon wo a30 Nm + 75 degre– pa depase 37 Nm; twòp koupl ka defòme kò injektè a epi afekte distans gid yo.

Asire w ke liy retounen an pa gen okenn restriksyon -back-pression > 2.0 bar ka egzèse lòt chaj bò sou zegwi a.

💻 ECU pwogramasyon:

Antre kòd IQA ki gen 7 karaktè lè l sèvi avèk Cummins INSITE™, Bosch ESI[tronic], oswa ekivalan.

Fè yon reset adaptasyon ak san fè anyen konsa pou 5 minit. Konsepsyon doub-gid la pa mande pou kalibrasyon espesyal.

Q1: Flòt otobis ISBe 6.7 mwen an te fè eksperyans tanperati echapman inegal ant silenn yo. Èske sa a ta ka koze pa enklinezon zegwi injektè?
Wi, tanperati echapman inegal yo se yon sentòm klasik nan modèl espre asimetri ki te koze pa enklinezon zegwi -kèk silenn ki rich (pi wo EGT) pandan ke lòt yo kouri mèg (pi ba EGT). Konsepsyon doub gid 2030519 la kenbe balans koule twou-a-two, ki ta dwe egalize gaye EGT silenn-a-silenn. Nou rekòmande tcheke tout sis enjektè yo epi ranplase yo ak 2030519 la pou pèfòmans ki pi ekilibre.

Q2: Konsepsyon doub gid la gen de sifas kote yo pote-èske sa pa ogmante friksyon ak ralanti zegwi a?
De gid yo aktyèlman distribye chay bò a sou yon zòn ki pi gwo, diminye presyon kontak la epi konsa friksyon nan chak gid. Friksyon total la se yon ti kras mwens pase yon konsepsyon sèl-gid paske fim nan lwil oliv ant de gid yo pi estab. Reta ouvèti mezire yo konparab ak enjektè sèl-gid (162 µs ± 3 µs), kidonk pa gen okenn penalite pèfòmans.

Q3: Èske mwen ka enstale 2030519 la nan yon motè ki te itilize orijinal yon sèl-gid enjektè?
Wi, dimansyon ekstèn yo ak konektè yo idantik. Konsepsyon doub-gid la se yon amelyorasyon mekanik, ak ECU a pral adapte yo ak li atravè kòd IQA la. Sèl kondisyon an se pou tèt silenn lan pwòp epi li pa domaje; nenpòt ki nòt twou ki ta afekte aliyman an nan yon sèl-gid injector pral menm jan an afekte vèsyon an doub-gid.

Q4: Ki jan konsepsyon gid doub la afekte lavi sèvis injektè a konpare ak yon inite gid sèl?
Doub-gid la pwolonje lavi sèvis itil nan kenbe simetri espre pou pi lontan. Kote yon sèl-gid injector ka mande pou ranplasman nan 600,000 km akòz espre asimetri (menm si koule a toujou akseptab), 2030519 la ka kouri nan 800,000 km ak balans akseptab twou a twou. Doub gid yo tou redwi pousantaj mete sou chak gid endividyèl, plis pwolonje lavi.

Q5: Gid ki pi ba a pi pre bouch la-èske li ekspoze a pi wo tanperati ki degaje konbisyon an?
Gid ki pi ba a se andedan kò a injektè, pa ekspoze a chanm lan ki degaje konbisyon dirèkteman; li pwoteje pa bouch la ak chèz la. Gaz la ap koule tankou dlo nan gid la bay refwadisman, kenbe tanperati gid ki pi ba a nan 30 degre nan tanperati gaz la. Tanperati ki pi wo nan pwent bouch la pa afekte gid la li menm-bouch la ak chèz la se eleman separe.

Q6: Mwen wè yon ti ogmantasyon nan dilution lwil oliv ak enjektè aktyèl mwen yo. Èske espre asimetri a ta ka lakòz gaz lave mi silenn yo?
Wi, yon modèl espre asimetri ka dirije gaz nan direksyon miray silenn lan, sa ki lakòz miji nan miray ak dilution lwil ki vin apre. Koule balanse twou-a-two 2030519 la asire ke espre a santre nan bòl ki degaje konbisyon an, pou minimize enpak miray la. Apre w fin enstale nouvo enjektè yo, kontwole analiz lwil oliv -dilution gaz la ta dwe diminye apeprè 20-30% dapre done jaden nou yo.
