Joint valv kontwòl CAT C13 - Koule-Regleman entèfas pou MEUI Precision Injector|28 MPa Puls -Evalyasyon



Nan sistèm Caterpillar C13 MEUI (Mechanically Acted Electronically Controlled Unit Injector)-yon platfòm ki lajman deplwaye nan-kamiyon lou (egzanp, Peterbilt, Kenworth), pneu pwofesyonèl, ak ijans -ansanm-gasin valv kontwòl la fè yon fonksyon ki depase estatik. Li aji kòm yonamortisseur acoustic idwolik, diminye refleksyon vag presyon ki rive lè tiyo kontwòl la fèmen nan fen piki. Refleksyon presyon sa yo, si yo pa mouye, ka lakòz zegwi injektè a "rebondi" epi pwodui dezyèm livrezon gaz ki pa entansyonèl -yon fenomèn ke yo rekonèt kòmapre -piki dribble. Se gasket nou an Enjenieri ak yon espesifikmodil konpresyonki absòbe gwo -osilasyon frekans sa yo (200–400 Hz), sa ki garanti yon evènman pwòp, yon sèl-piki. Yon garnitur ki fè tèt di akòz aje tèmik pèdi kapasite amortissement sa a, sa ki pèmèt rebondisman onn presyon ki ogmante emisyon patikil jiska 15% epi ki ogmante bri ki degaje konbisyon a 3–4 dB-pèseptab kòm yon "krake" anba gwo akselerasyon.

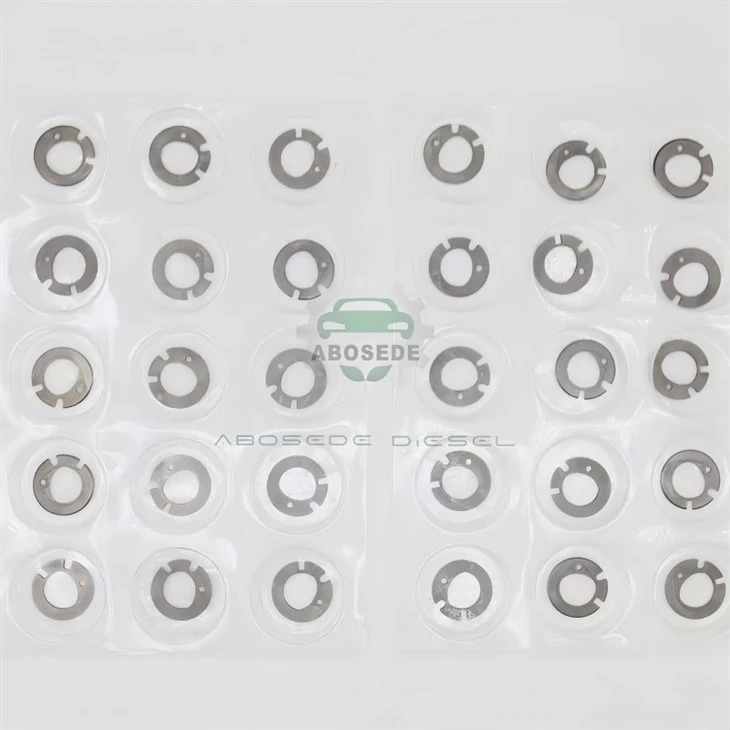

Pwodui sa a se yon ranplasman dirèk-kalibrasyon idwolik pou pil valv kontwòl C13 la, ki fabrike apati yongwo -amortissement nitrile-fenolik konpozeak yon manbràn -mikwo-perfore ki bay kontwòl koule pandan y ap gaye enèji acoustik aktivman.



Joint sa a valide dimansyon pou asanble injektè sa yo itilize nan motè C13 (prefiks seri: KCB, KCA, KCD, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN). Done konpatibilite yo konpile nan dènye sistèm entèrchanjabilite pati Caterpillar la:

Nimewo Pati Injector	Joint / Twous Referans	Aplikasyon / Kontèks Kalibrasyon
232-1198	10R-1274	Estanda C13 ACERT (2003–2007)
239-4908	10R-1274	Pwofesyonèl / konstriksyon (segondè chaj siklik)
249-0705	10R-7236	Sou-otowout long-(melodi ekonomi gaz)
249-0708	10R-2977	Oksilyè marin (konstan 1800 RPM)
249-0713	10R-3262	High-altitude package (> 2,000m)
250-1309	10R-3262	Endistriyèl -ansanm (sitou pou ijans)
253-0608	20R-8045	Tier 3 emisyon konfòme
292-3666	20R-8046	Segondè-pèfòmans (600+ HP)
332-1419	20R-2437	Anreta-modèl C13 ak ADEM IV ECM

Nòt mezi kritik:Joint C13 a gen yon inik dyamèt eksteryè de37.8mm-sa a espesifik pou C13 la epi li pa pataje ak C15 (35.2mm) oswa C18 (39.5mm). Dyamèt orifis entèn la varye ant 4.85mm (estanda) ak 5.05mm (wo -koule). Pwodwi nou yo apwovizyone nan valè medyàn nan4.95mm ± 0.015mm, ki kouvri 88% aplikasyon ki nan lis yo. Pou enjektè 232-1198 ak 239-4908, yo rekòmande yon shim adisyonèl 0.05mm (enkli) pou konpanse pi gran jeyometri figi valv la.



Kontrèman ak espesifikasyon Joint tipik ki site sèlman pousantaj koule, evalyasyon pèfòmans nou an konsantre sou larapò amortissement (ζ)-yon paramèt san dimansyon ki quantifies jan Joint la efektivman siprime osilasyon presyon. Done sa yo sòti nan mezi transducer presyon wo -vitès pandan operasyon injektè nan 28 MPa ray-presyon ekivalan ak tanperati lwil oliv 85 degre:

Paramèt	Nouvo Espesifikasyon Joint	Mete/Chalè-Papòt ki gen laj
Rapò tranpaj (ζ) nan 300 Hz	0.72 ±0.05	< 0.55 (replace immediately)
Pousantaj Fuit Estatik (25 MPa)	0.0 mL/min (ti wonn-sere)	>0.5 mL/min (enfiltrasyon vizib)
Set konpresyon (22 èdtan @ 150 degre)	< 12%	>25% (materyèl fè tèt di)
Koefisyan Koule Orifis (Cv)	0.088	>0.102 (anplis-kondisyon senyen)
Kondiktivite tèmik (W/m·K)	0.38	N/A (moniteur pou degradasyon)

Abstraksyon grafik – Modèl "Spring-Mas-Damper":
Konsèptize valv kontwòl la ak gasket kòm yondezyèm -lòd sistèm mekanik: valv valv la se mas la, prentan retounen se prentan an, epi gasket la-atravè pwopriyete viscoelastik li yo-bay amortissement la. Lè valv la fèmen, kolòn lwil oliv nan kous pilòt la jenere yon Spike presyon (efè "mato"). Rapò amortissement garnitur nou an nan 0.72 vle di pike presyon an diminye a 10% nan pik li nan 1.2ms-byen nan "fenèt trankil" ECM a pou rezoud zegwi. Yon gasket degrade ak ζ < 0.55 pèmèt spike a pèsiste pou > 2.5ms, sipèpoze ak pwochen sik piki a ak sa ki lakòz mezi gaz iregilye.



Joint sa a prezante yon achitekti kouch pa jwenn nan desen konvansyonèl yo:

Kouch 1 - Carrier Ring (Deyò):Fenolik -fib aramid enpreye pou entegrite estriktirèl ak rezistans kraze.

Kouch 2 – Mikwo-manbràn pèse (Sant):Yon fèy nitril 0.15mm epè ak twou lazè-(0.2mm dyamèt, ranje nan yon modèl egzagonal). Manbràn sa a bay restriksyon nan koule prensipal pandan pèforasyon yo kreye koule ajite, ki gaye enèji acoustic atravè taye gluan -menm prensip yo itilize nan silansye idwolik yo.

Kouch 3 - Sele lèv (Anndan):Yon mou, unperforated nitril chaplèt ki konfòm ak figi valv la, asire zewo flit estatik.

Inovasyon vizyèl – Lazè-Kod seri grave:
Chak Joint pote yon inik2D done Matrix kòd(2mm x 2mm) sou bag konpayi asirans lan, lizib ak yon smartphone oswa scanner barcode. Kòd sa a kode dyamèt orifis la (egzanp, "4.95") ak nimewo pakèt la, sa ki pèmèt trasabilite nan done tès pwodiksyon an-yon karakteristik pwogram antretyen flòt yo ki gen valè dokimante asirans kalite.



Paske motè C13 la gen yon ranje tanperati opere lajè (tèmostat ouvèti nan 82 degre, men anba -tanperati tranpe kapo ka rive nan 115 degre), konpresyon final la gasket la dwe kont pou diferans ekspansyon tèmik ant boulon an asye, kò valv aliminyòm, ak gasket nan tèt li. Pwosedi enstalasyon rekòmande nou an enkòpore yoncho -retorqueetap:

Enstalasyon frèt:Torque boulon an kenbe1.8 N·mnan tanperati anbyen (20 degre).

Chofe-:Kouri motè a jiskaske tanperati lwil oliv estabilize nan 85 degre (tèmostat louvri).

Cho Retorque:Re-kouple boulon an2.2 N·msan detachman an premye.

Poukisa sa enpòtan:Aliminyòm elaji nan 23 ppm / degre, pandan y ap asye elaji nan 12 ppm / degre. Nan 85 degre, kò a valv aliminyòm elaji plis pase boulon an asye, kidiminyekranpon chaj si garnitur la pa re-konprese. Koup -cho a konpanse pou ekspansyon diferans sa a. Joint nou an gen ladann yonliy temwen vizyèl-yon mak moule sou kwen ekstèn lan ki disparèt nèt lè yo reyalize chaj kranpon cho ki kòrèk la, ki bay yon chèk enstalasyon enfayil.



Q1: C13 mwen an gen yon "fantom" misfire nan tanperati fonksyònman -demaraj frèt yo bon, men apre 30 minit nan kondwi otowout, li bite. Èske gasket sa a ta ka enplike?
Wi -sa a se yon siy klasik nan yon garnitur ki te pèdi kapasite amortissement li akòz aje tèmik. Nan tanperati frèt, materyèl la se rèd ak mouye byen; kòm li chofe, rapò a tranpaj gout, sa ki pèmèt osilasyon presyon ki konfonn mouvman an zegwi. Kondisyon an souvan pa konekte yon kòd fay. Ranplase gasket la ak yon inite fre tipikman rezoud sentòm la.

Q2: Kouman pou mwen fè distenksyon ant yon gasket valv kontwòl chire ak yon piston piston chire?
Fè "tès koule gaz retounen" nan san fè anyen konsa. Yon piston chire pwodui gwo koule retounen respire atravè tout silenn yo. Yon gasket chire pwoduiinegalretounen koule nan mitan silenn, paske chak gasket laj yon fason diferan depann sou chaj tèmik silenn lan. Si sèlman youn oubyen de silenn yo montre koule retounen elve, gasket la se koupab la pwobab.

Q3: Mwen gen yon enjektè 249-0705 ak referans gasket ou 10R-7236. Men, ansyen garnitur mwen an te gen yon make "10R-1274." Èske gen yon diferans?
Wi-10R-7236 se yon supersession ki enkòpore yon konpoze pi wo amortissement devlope pou 2006+ ADEM IV ECM estrateji yo. Li gen yon dite Shore yon ti kras douser (75A vs . 82A), ki bay pi bon amortissement nan pi wo RPM. Joint nou an baze sou konpoze 10R-7236, ki konpatib ak kalibrasyon 10R-1274.

Q4: Nou opere nan klima frèt (-30 degre). Èske gasket sa a krake oswa vin frajil pandan sezon fredi kòmanse?
Nitril -fenolik konpoze nou an gen yon tanperati tranzisyon vè (Tg) -48 degre, byen pi ba pase minimòm fonksyònman ou. Nou te fè tès enpak nan -40 degre san yo pa fraktire. Sepandan, nou rekòmande pou pèmèt motè a san fè anyen konsa pou 2-3 minit anvan ou aplike chaj-sa a pèmèt gasket la chofe epi reyalize rapò amortissement li yo.

Q5: Èske mwen ka pile de garnitur pi mens pou reyalize yon zòn orifis espesifik si mwen pa gen shim ki kòrèk la?
Nou konseye anpil pa anpile-de garnitur nan seri prezante yon rezistans idwolik enprevizib akòz posiblite pou mouvman relatif ant yo. Anpile tou double defleksyon an konpresyon, ki ka depase limit elastik nan materyèl la. Sèvi ak shim ki enkli (0.05mm) pou ajisteman amann; pou pi gwo chanjman, tanpri kontakte nou pou gwosè orifis koutim.

Q6: Ki entèval ranplasman yo rekòmande pou garnitur sa a nan yon aplikasyon ki wo -inaktivite (egzanp, mixer siman)?
Pou gwo -sik devwa san fè anyen konsa (kontinyèl 1,200–1,500 RPM ak chanjman chaj souvan), nou rekòmande pou ranplasman chak2,000 èdtankòm yon pati nan sèvis la ajisteman sil tiyo. Rapò tranpaj la tipikman degrade nan papòt ranplasman an (ζ < 0.55) pa 1,800-2,200 èdtan nan aplikasyon sa yo.
