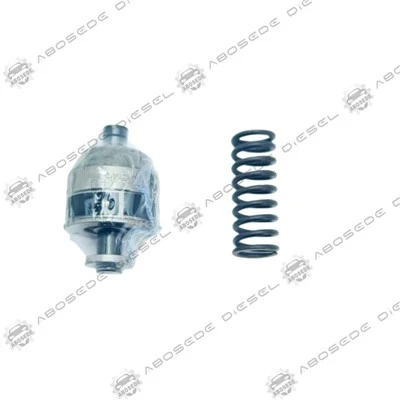

CAT C9 plonje ak barik asanble - Mete -nwayo estabilite presyon HEUI depandan



Chak ponp HEUI gen yon anvlòp pèfòmans ki retresi piti piti pandan piston -jete barik la vin pi laj. Sou CAT C9 a, nèf seri piston endividyèl travay an paralèl, yo chak ak pwòp anfòm pa yo ak distribisyon helix. Kapasite ponp lan pou kenbe presyon deklanchman pandan chanjman rapid gaz depann sou flit kolektif tout nèf ansanm. Lè yon seri depase limit clearance li, li kreye yon rid presyon ke valv konpansasyon ponp lan pa ka konplètman lis -ki mennen nan varyasyon distribisyon injektè ki souvan mal dyagnostike kòm defo Capteur.

Gid sa a konsantre sou limit ki ka mezire pou mete yo, siyifikasyon klas matche yo, ak echanj pratik-ki genyen ant opsyon ranplasman estanda, presizyon ak ekonomi. Nimewo pyès ki nan lis anba a yo te kwaze-referans ak katalòg OEM epi yo te verifye pou entèrchanjabilite dimansyon sou ponp lwil oliv C9 segondè-(aplikab tou pou sèten varyant 3126E HEUI).



Tablo ki anba la a gwoupe piston konpatib-ak-asanblaj barik yo dapre orijin OEM yo, ekivalan mache apre yo, ak nivo sèvis yo:

Pwodiksyon OEM	Sèvis/Aftermarket	Precision (10R-)	Gwo-Devwa kouvwi
235-5261	254-4330	10R-7221	20R-8068
267-3361	254-4339	10R-7222	20R-8065
293-4072	267-9710	10R-7223	20R-8062
328-2573	293-4073	10R-9002	20R-8061
387-9436	328-2580	10R-2828	20R-8063
-	387-9437	10R-4764	20R-8060
-	573-4231	10R-4844	20R-1917
-	557-7637	-	20R-8064
-	577-7633	-	20R-8968
-	553-2592	-	-

Lòt nimewo konpatib (tout kategori): 236-0957, 238-8092, 242-0857, 245-3516, 254-4340, 265-8106, 266-4446, 267-9717, 267-9722, 294-722, 294-4340, 294-4446 328-2574, 328-2576, 387-9431, 387-9432, 387-9433, 387-9434, 387-9438, 387-9439, 557-7634, 11R-, 8434, 11R-16R-16R

Remak: 20R-8968 ak 20R-8064 se variants ekonomik ak yon dite plonje 58 HRC (kont 62 HRC sou seri estanda). Yo apwopriye pou devwa tanzantan men yo pa rekòmande pou kontinyèl bwote lou oswa aplikasyon pou min.

Clearance radial ant plonje a ak barik se sèl varyab ki pi enfliyan pou efikasite ponp lan. Spesifikasyon C9 a mande pou yon clearance de 0.004 mm ± 0.001 mm. Chak ogmantasyon 0.001 mm pi wo pase valè nominal la ajoute apeprè 1.8 ml/min nan flit entèn nan presyon tès 120 bar. Flit sa a tradwi dirèkteman nan redwi presyon aksyon nan vitès motè ki ba, sa ki lakòz:

Reta kòmanse cho- lè viskozite lwil oliv desann, flit ogmante eksponansyèlman.

Riple presyon nan san fè anyen konsa– valv kontwòl koule ponp lan osile pou konpanse.

Redwi kantite piki nan koupl pik- ECM a mande plis konjesyon serebral, men ponp lan pa ka delivre.

Yon chèk senp nan jaden ("tès gout") ka endike si yon seri toujou nan limit sèvis: netwaye ak lwil oliv seri a, kenbe piston an vètikal, mete barik la sou li, ak tan desandan li. Yon seri C9 fre gout nan 1.8-2.2 segonn. Yon lekti ki anba a 1.2 segonn sijere clearance a depase 0.007 mm-ranplase san ezitasyon.



Plonje: Vacuum-ki fè tèt di toujou HS6-5-2-5 asye, trip-tanperaman ak anba-zewo trete pou reyalize yon kontni austenite kenbe pi ba pase 2%. Sa a asire estabilite dimansyon menm apre dè santèn de sik tèmik.

Barik: 17CrNiMo6 ka-asye fè tèt di ak yon twou nitrocarburised, fini ak woule ak roulo-bruli nan yon sifas ki brutality nan Ra Mwens pase oswa egal a 0.04 µm.

Matche: Chak piston ak barik yo mete ansanm kòm yon pè epi make ak yon kòd inik-tipikman yon lèt (A–D) ak yon nimewo de-chif. Mak sa yo dwe kenbe ansanm. Boukante yon piston soti nan yon seri nan yon lòt barik, menm ak menm dyamèt nominal la, pral chanje clearance a paske pwosesis la lap se endividyèl pou chak pè. Toujou ranplase seri konplè a.



Q1: Èske mwen ka itilize yon plonje ki soti nan yon seri 20R-8068 ak yon barik ki soti nan yon seri 235-5261 si tou de parèt idantik?
Non. Anfòm nan lapped inik nan chak pè matche. Menmsi dimansyon nominal yo se menm bagay la, distans aktyèl yo ap diferan-gen anpil chans pou sa ka lakòz swa yon anfòm twò-sere (kriz) oswa twò-lach (twòp flit). Toujou ranplase kòm yon seri konplè.

Q2: Kouman pou mwen entèprete kòd matche ak tenm sou seri a?
Kòd la anjeneral konsiste de yon lèt (A, B, C, D) ki endike klas clearance ak yon nimewo de-chif ki reprezante pakèt la. Lèt la dwe matche ant piston ak barik. Si ou gen yon seri ki make "A-07", tou de pati yo dwe pote menm kòd sa a. Lèt ki pa matche yo p ap garanti bon anfòm.

Q3: Èske li vo peye anplis pou yon seri 10R-presizyon sou yon ranplasman OEM estanda?
Pou motè ki opere nan gwo-chaj, gwo-tanperati anviwònman (egzanp, transporteur min, liy-kamyon bwote), seri 10R la ofri yon tolerans clearance pi sere (±0.0005 mm kont ±0.001 mm) ak yon sifas ki pi difisil (62 HRC kont 60 HRC). Sa pwolonje lavi sèvis apeprè 20% epi amelyore pèfòmans-demaraj frèt. Pou itilizasyon lejè-agrikòl oswa okazyonèl, seri estanda yo apwopriye.

Q4: Èske mwen ka ranplase yon sèl seri plonje si ponp lan gen nèf seri epi sèlman yon sèl mete?
Wi, men ou dwe sèvi ak yon seri ki gen menm kòd matche ak orijinal la pou kenbe flit balanse atravè tout eleman ponpe. Enstale yon seri ak yon klas clearance diferan pral kreye yon move balans, sa ki lakòz pulsasyon presyon ke regilatè presyon ponp lan ka pa konplètman dekouraje. Si kòd orijinal la pa disponib, li pi an sekirite pou ranplase tout nèf ansanm oswa omwen matche lè w mezire clearance ki deja egziste a epi chwazi yon nouvo seri ak menm clearance nominal la.

Q5: Ki kondisyon depo rekòmande pou seri piston rezèv?
Tranpe nan yon lwil ki pa -asid rouye-prevantif (egzanp, Shell Ensis), vlope nan papye VPI, epi sele nan yon sache an polietilèn. Sere nan yon anviwònman klima-kontwole (tanperati 15-25 degre, imidite < 50%). Evite pwoksimite ak pil oswa asid. Nan kondisyon sa yo, lavi etajè se endefini.

Q6: presyon ponp mwen an ba sèlman lè motè a cho. Èske sa toujou endike mete piston?
Pa nesesèman-men se kòz ki pi komen. Lwil cho gen pi ba viskozite, kidonk nenpòt clearance pi wo a nouvo espèk la ap koule plis. Anvan ou kondane seri piston yo, tcheke valv regilatè presyon an ak ekran inlet la. Si sa yo klè, mezire clearance nan youn oswa de seri kòm yon echantiyon; si yo depase 0.006 mm, tout seri nèf chans bezwen ranplasman.
